¿Qué es una subestación de poste?

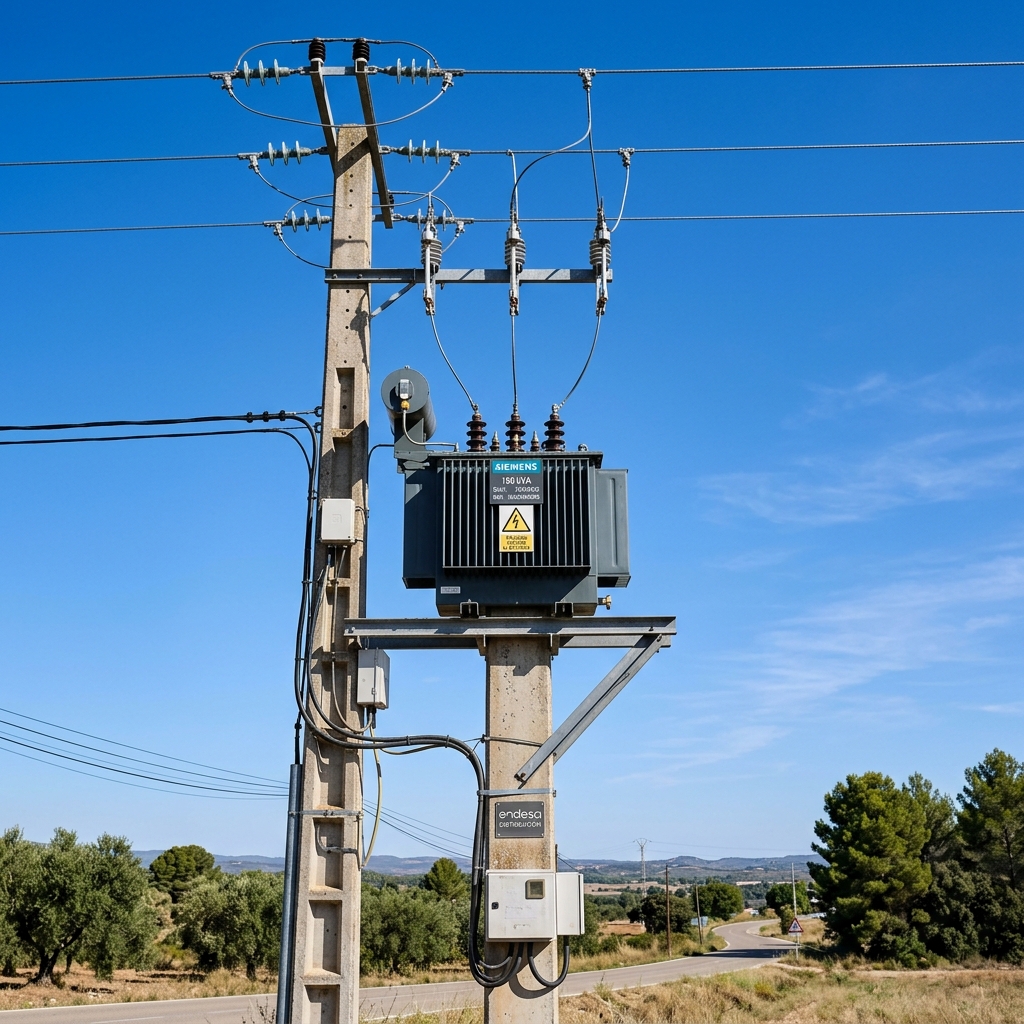

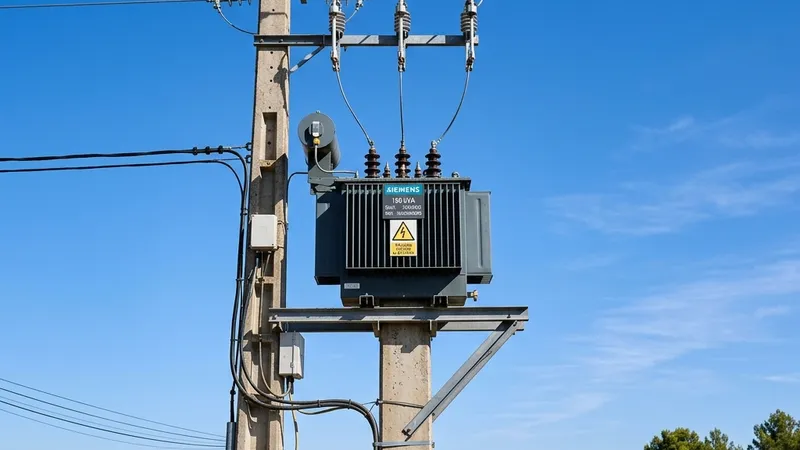

La subestación tipo poste (o subestación aérea) consiste en un transformador de tipo distribución montado en elevación sobre uno o dos postes de concreto. Las conexiones de media tensión provienen de las líneas aéreas de la red de distribución de CFE y se enlazan al transformador a través de cortacircuitos fusibles y apartarrayos.
Es la opción más extendida e histórica en México gracias a su sencillez, bajo costo de obra civil y rápido montaje. Es ideal cuando la alimentación de CFE es aérea y no se cuenta con espacio interior o presupuesto para desarrollar obra civil compleja.
Especificaciones técnicas y componentes
Toda subestación aérea tipo poste que instalamos se apega a las especificaciones y normativas vigentes del comité de distribución de CFE:
- Rango de tensiones: Apta para voltajes del sistema secundario y de distribución aérea en 13.2 kV, 23 kV y hasta 34.5 kV.
- Capacidades estándar: Desde transformadores pequeños de 15 kVA (monofásicos) hasta 150 kVA (trifásicos) en estructura de un solo poste, y hasta 500 kVA en estructura tipo H (dos postes).
- Estructuras y Herrajes: Crucetas de acero galvanizado en caliente, aisladores de porcelana o sintéticos de última generación y herrajes completamente homologados ante el laboratorio de pruebas de CFE (LAPEM).
Casos de uso y ventajas económicas
Ideal para:
- Talleres de maquinado e industrias medianas: Cubren sus necesidades de fuerza sin requerir un cuarto eléctrico terrestre especial.
- Comercios de consumo medio: Como gasolineras, salones de eventos y restaurantes ubicados al borde de avenidas.
- Pozos de bombeo y sistemas agrícolas: Distribución económica en áreas semiurbanas y rurales.
Preguntas Frecuentes (FAQ)
¿Cuál es el límite de kVA para montar en poste?
Para estructuras de un solo poste de concreto (octagonal o de sección circular), CFE limita el peso y la capacidad a transformadores de hasta 150 kVA. Para capacidades superiores (hasta 500 kVA), se debe migrar a una estructura de dos postes en paralelo (tipo H) o a una subestación tipo pedestal terrestre.
¿Cuánto tiempo toma instalarla?
Es la de montaje más veloz: la obra civil e hincado del poste puede tomar 3-4 días, el montaje y conexionado del transformador 1-2 días adicionales. La gestoría del permiso ante CFE suele ser el paso más extenso.
¿SIMSA gestiona el trámite ante CFE para subestaciones de poste?
Sí. SIMSA gestiona el trámite completo ante CFE como parte del proyecto: planos de proyecto, especificaciones técnicas bajo la norma NOM-001-SEDE-2012, dictamen de instalación y coordinación con la zona de distribución correspondiente en cualquier estado de la República Mexicana.
