¿Qué es una subestación de interiores?

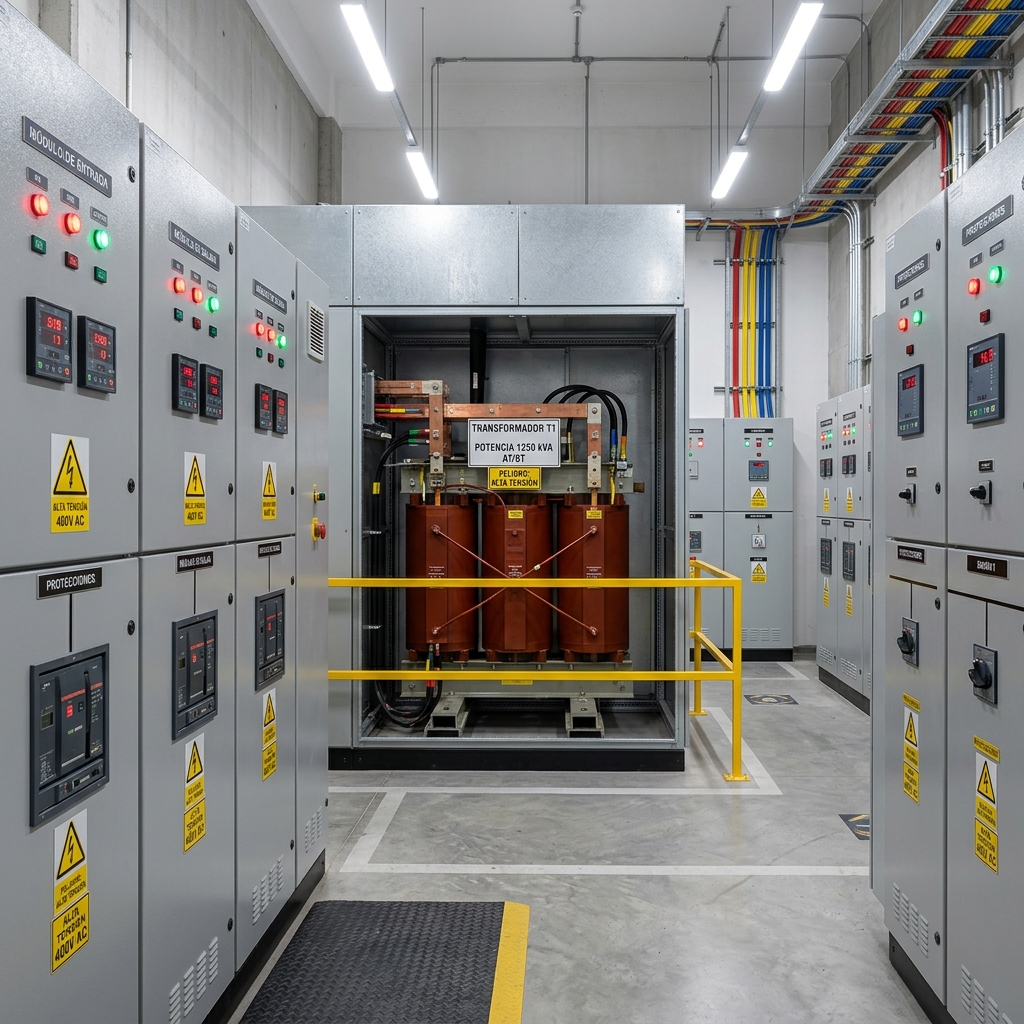

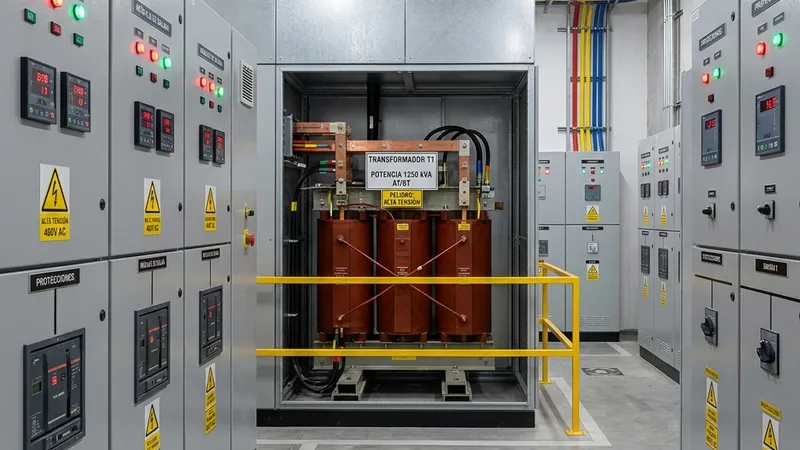

Una subestación de interiores (indoor) es un sistema de distribución eléctrica de media tensión diseñado e instalado dentro de un edificio o nave industrial, comúnmente en sótanos o cuartos eléctricos específicos de concreto.
Por temas de seguridad obvios, no se puede instalar un transformador de aceite convencional en espacios interiores debido al riesgo latente de explosión e incendio catastrófico. Por lo tanto, las subestaciones de interiores exigen tecnologías específicas de aislamiento en seco e interruptores encapsulados.
Especificaciones técnicas de seguridad indoor
En SIMSA diseñamos e instalamos subestaciones de interiores bajo estrictas medidas de ingeniería para proteger la estructura civil y al personal:
- Transformadores Secos Encapsulados en Resina: Sustituimos el aceite dieléctrico inflamable por resina epóxica sólida. Estos transformadores son autoextinguibles, no propagan flamas y están libres de mantenimiento de líquidos.
- Celdas de Maniobra Blindadas en Aire o Gas SF6: Reducen drásticamente el espacio requerido para los arcos eléctricos de media tensión, permitiendo alojar interruptores y seccionadores en gabinetes modulares metálicos ultra-compactos.
- Ventilación Forzada y Control de Temperatura: Sistemas automáticos de disipación de calor para mantener los transformadores secos en su rango de operación óptimo.
- Tensión primaria de distribución: 13.2 kV, 23 kV y 34.5 kV, con salidas directas en baja tensión hacia los tableros generales de distribución de la planta.
Principales casos de uso en Monterrey
Este tipo de subestación es la norma para los siguientes desarrollos arquitectónicos y de manufactura en Monterrey:
- Sótanos de Edificios Corporativos y Torres de Departamentos: Espacios cerrados donde es mandatoria la certificación de seguridad contra incendios.
- Cuartos Eléctricos en Industria Automotriz y de Alimentos: Evitan la contaminación por agentes externos y permiten ubicar la potencia directamente en el centro de carga de los equipos de producción.
- Centros de Datos (Data Centers): Cerca de las áreas de servidores para reducir las caídas de tensión en cables de baja tensión y garantizar máxima confiabilidad.
Especificaciones técnicas clave
- Capacidad: 45 kVA a 5,000 kVA
- Tensión primaria: 13.2 kV, 23 kV y 34.5 kV
- Tipo de transformador: Seco encapsulado en resina epóxica (IEC 60076-11 / NEMA ST-20), autoextinguible, libre de líquidos
- Celdas de maniobra: Blindadas en aire o gas SF6, modulares metálicas ultra-compactas
- Normas aplicables: NOM-001-SEDE-2012, IEC 60076-11, NEMA ST-20, NOM-029-STPS
Preguntas Frecuentes (FAQ)
¿Son más caras las subestaciones secas de interiores?
Sí, el costo inicial de un transformador seco encapsulado en resina (norma IEC 60076-11) es superior en un 30% a 50% al de un transformador de aceite convencional. Sin embargo, se ahorra en obra civil (no requiere diques ni fosas para aceite) y en mantenimiento a mediano plazo.
¿Qué mantenimiento requiere un transformador seco?
No requiere muestreos ni análisis de aceite. El mantenimiento básico se reduce a limpieza periódica (para evitar la acumulación de polvo en las bobinas) y reapriete de terminales eléctricos.
¿En qué norma se basa el diseño de una subestación indoor?
El diseño se apega a la NOM-001-SEDE-2012 (Instalaciones Eléctricas de Utilización), IEC 60076-11 para transformadores secos encapsulados, y las especificaciones de CFE para equipos de distribución. En industria automotriz y de alimentos se añaden requisitos STPS (NOM-029-STPS).
¿SIMSA instala subestaciones de interiores en toda la República?
Sí. Ejecutamos proyectos indoor en Nuevo León, Coahuila, Tamaulipas, Jalisco, Guanajuato, Querétaro, Ciudad de México, Estado de México y en cualquier estado de la República Mexicana.
