¿Qué es una subestación tipo pedestal?

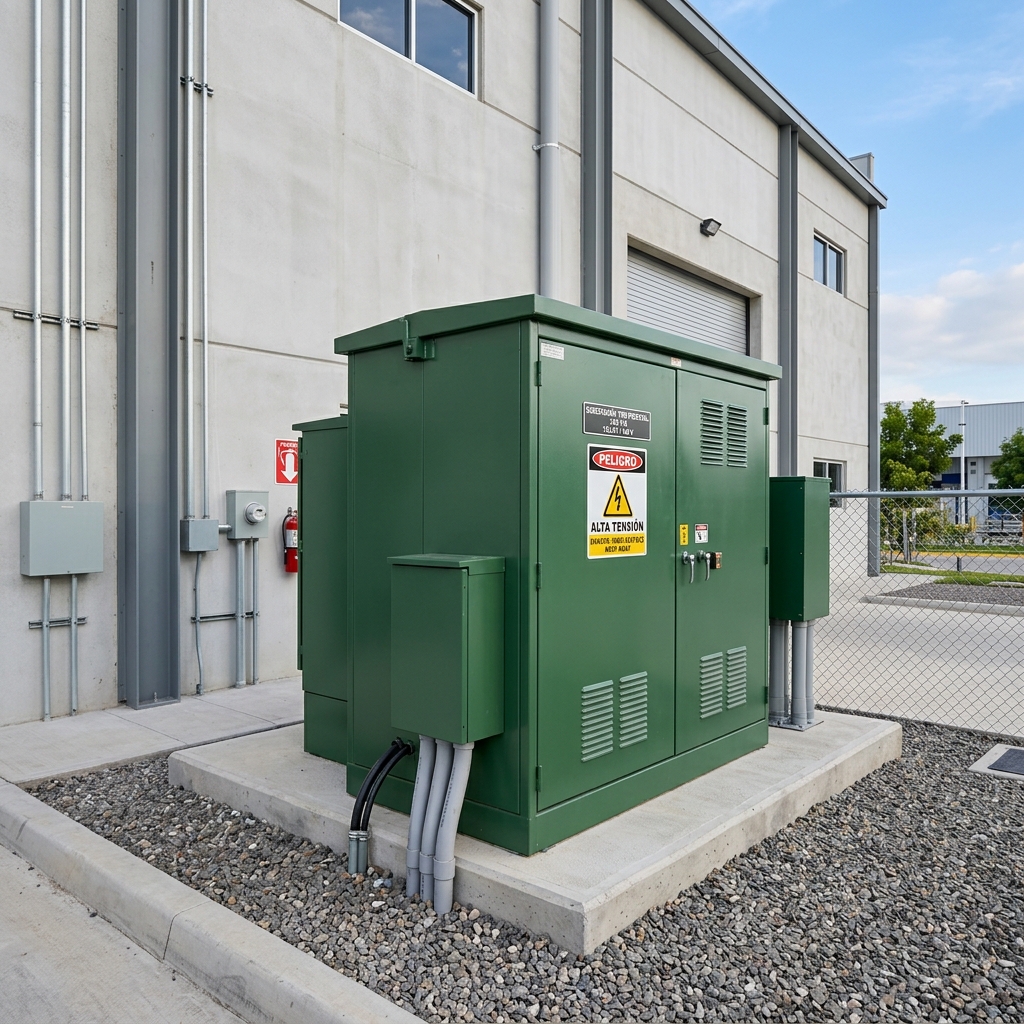

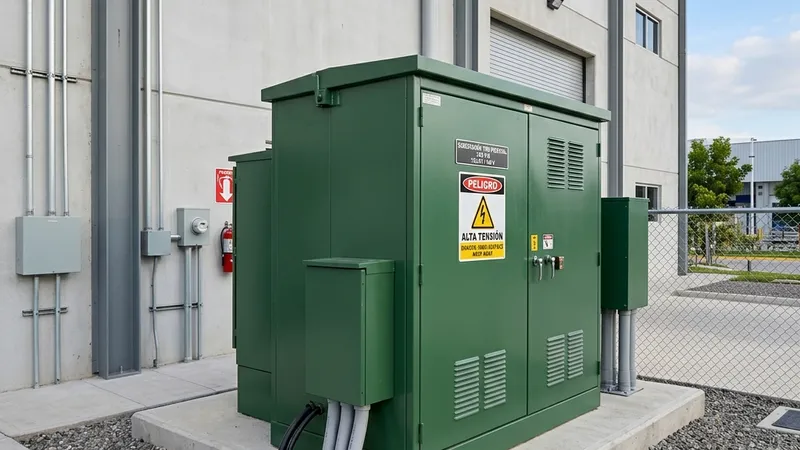

La subestación tipo pedestal es un conjunto integrado por un transformador, compartimentos de conexión para media tensión (gabinete de alta) y compartimentos de conexión para baja tensión (gabinete de baja), protegidos por un gabinete metálico de alta resistencia diseñado para operar a la intemperie de manera segura.
A diferencia de las subestaciones abiertas, el diseño de la subestación pedestal encierra completamente todos los puntos energizados bajo llave. Esto la hace ideal para ubicarse en áreas de tránsito público o de personal como estacionamientos, jardines o costados de naves industriales, eliminando la necesidad de levantar cercas perimetrales o construir casetas de concreto.
Especificaciones técnicas y rangos de operación
Nuestras subestaciones tipo pedestal están homologadas por CFE y fabricadas bajo las más estrictas especificaciones nacionales e internacionales (NOM-001-SEDE-2012, NMX-J-116, IEEE C57.12.00 y especificaciones CFE para distribución):
- Tensión de operación primaria (alta tensión): 13.2 kV, 23 kV y 34.5 kV.
- Capacidades estándar de transformador: Desde 45 kVA hasta 2,500 kVA (y diseños especiales de mayor capacidad).
- Configuraciones de alimentación: Operación radial (una sola línea de alimentación) o en anillo (dos líneas de alimentación para redundancia).
- Tipo de enfriamiento: Enfriamiento en aceite mineral o líquidos biodegradables de alto punto de ignición (FR3) para naves con requerimientos especiales de seguridad contra incendios.
Casos de uso comunes en el Noreste
La flexibilidad y rapidez de instalación de las subestaciones tipo pedestal las han convertido en la opción estándar para los siguientes desarrollos en Monterrey:
- Naves industriales y bodegas de logística: Ideal para suministrar energía a procesos mecánicos ligeros, iluminación y sistemas de HVAC.
- Plazas comerciales y supermercados: Se instalan en exteriores de manera segura y estética sin consumir valioso espacio interior.
- Fraccionamientos y desarrollos residenciales: Integración discreta con el paisaje urbano y redes subterráneas.
Proceso de diseño e instalación EPC
En SIMSA entregamos su subestación llave en mano operando con CFE:
- Cálculo y Selección: Determinamos la capacidad idónea de kVA según el estudio de cargas y el factor de demanda proyectado.
- Obra Civil: Construcción de la base de concreto (pad) armada de acuerdo al peso del equipo y las canalizaciones para cables subterráneos.
- Montaje y Conexión: Colocación con grúa, tendido de cable de potencia de media tensión con terminales premoldeadas y conexión del sistema de tierras físicas.
- Pruebas y Gestoría: Pruebas dieléctricas en campo (resistencia de aislamiento, TTR) por unidad verificadora y gestión del trámite de energización ante CFE.
Preguntas Frecuentes (FAQ)
¿Qué mantenimiento requiere una subestación pedestal?
Se recomienda realizar un mantenimiento preventivo anual que incluye inspección del nivel de aceite dieléctrico, reapriete de conexiones en los compartimentos de alta y baja, y pruebas básicas de resistencia de aislamiento.
¿Se requiere una caseta de concreto para instalarla?
No, su gabinete metálico está diseñado específicamente para resistir las inclemencias del tiempo, vandalismo y lluvia directa. Se instala sobre una losa simple de concreto al exterior.
