¿Qué es una subestación de azotea?

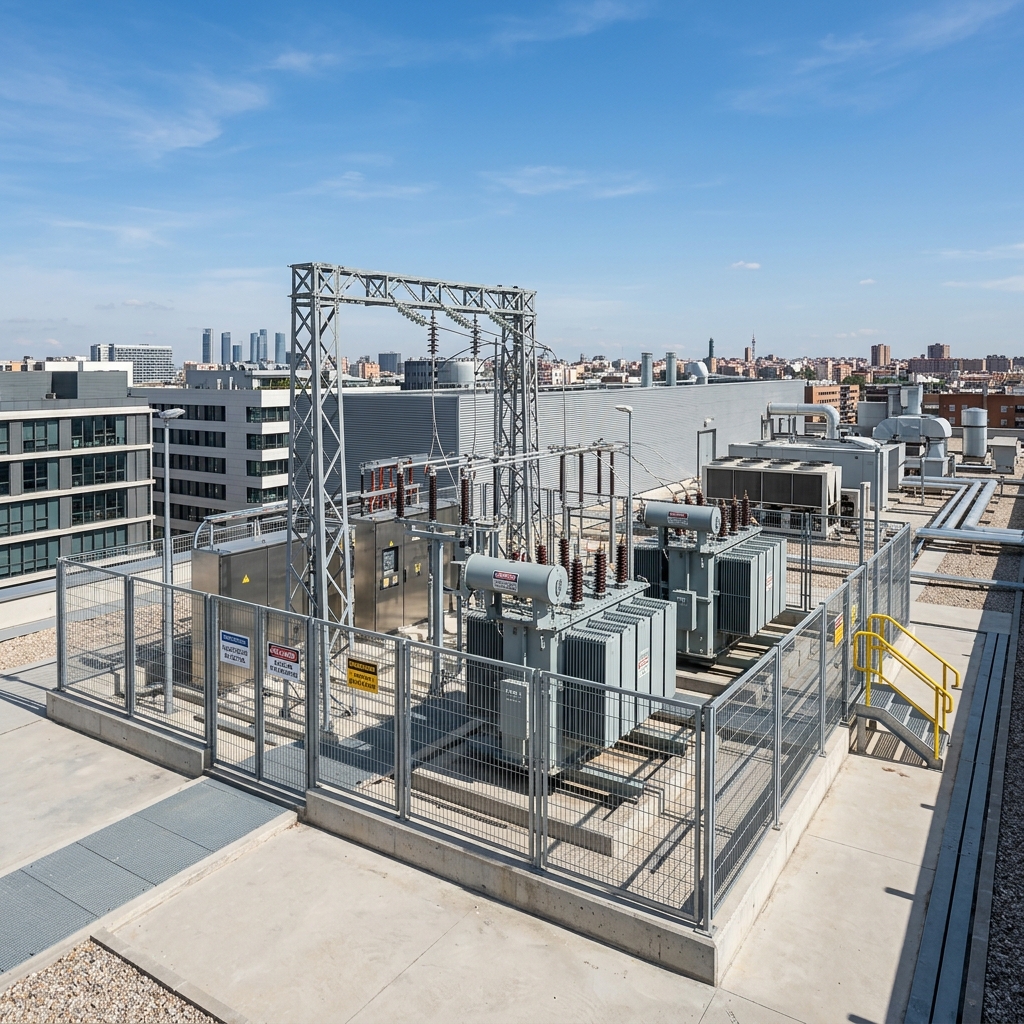

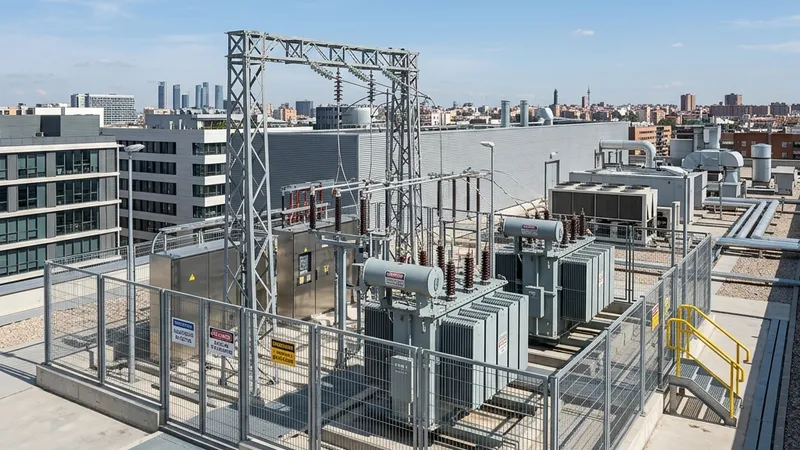

Una subestación de azotea es una infraestructura de transformación eléctrica de media tensión ubicada sobre la losa superior de una edificación. Es la respuesta perfecta para proyectos ubicados en zonas con nula disponibilidad de suelo, áreas urbanas densas o plantas industriales en constante expansión que no pueden destinar terreno de producción a una subestación terrestre.
La instalación en azotea requiere una rigurosa coordinación de ingeniería civil estructural, selección de equipos de peso óptimo y diseño de medidas de seguridad avanzadas contra sismos, vibraciones e incendios.
Especificaciones técnicas y retos estructurales
La ingeniería detrás de una subestación de azotea es sustancialmente más compleja que la de una terrestre. En SIMSA diseñamos e instalamos cumpliendo con:
- Ingeniería de Cargas y Vibraciones: Diseñamos estructuras metálicas de soporte y soportes antivibratorios de neopreno para evitar la transmisión de armónicos y ruidos al interior del edificio.
- Prevención de Riesgos de Incendio: Uso preferente de transformadores de tipo seco encapsulados en resina epóxica (libres de líquidos inflamables) o transformadores con líquido de silicona/aceite vegetal biodegradable acompañados por charolas de contención de derrames.
- Rango de tensiones primarias: De 13.2 kV a 34.5 kV, adaptándonos al voltaje de distribución de CFE en la zona metropolitana de Monterrey.
- Equipos de Maniobra Compactos: Integración de celdas blindadas en aire o con aislamiento en gas SF6 para reducir al mínimo el peso total sobre la losa.
Casos de uso comunes en el noreste de México
Los sectores que más implementan estas subestaciones de distribución elevada en Monterrey son:
- Hospitales y Clínicas Médicas: Aseguran su suministro eléctrico crítico cerca del centro de distribución sin sacrificar cajones de estacionamiento o acceso de ambulancias.
- Edificios de Oficinas y Usos Mixtos: En zonas de alta plusvalía en Monterrey y San Pedro Garza García, colocar la subestación en el roof garden u azotea técnica es la única alternativa viable.
- Plantas Industriales en Expansión: Naves que requieren crecer sus líneas de producción y deciden elevar la subestación existente para liberar metros cuadrados de almacenamiento.
Especificaciones técnicas clave
- Capacidad: 150 kVA a 1,000 kVA
- Tensión primaria: 13.2 kV, 23 kV o 34.5 kV (red CFE)
- Tipo de transformador: Seco encapsulado en resina epóxica (norma IEC 60076-11) o con aceite vegetal biodegradable FR3
- Peso del equipo: 2 a 8 toneladas según capacidad
- Normas aplicables: NOM-001-SEDE-2012, IEC 60076-11, NMX-J-116, NTC 2255 (sismorresistencia)
Preguntas Frecuentes (FAQ)
¿Cómo se sube el transformador a la azotea?
Para el montaje de equipos pesados en azotea (que pueden pesar entre 2 y 8 toneladas), utilizamos grúas de gran tonelaje con brazos telescópicos de largo alcance. El izaje se realiza bajo estrictos protocolos de seguridad y bloqueos temporales de vialidades.
¿Existe riesgo de filtración o humedad por instalarla arriba?
No. Toda la obra civil incluye bases elevadas sobre vigas estructurales IPR y la impermeabilización de grado industrial de las áreas de paso de tuberías y conduit.
¿SIMSA instala subestaciones de azotea fuera de Monterrey?
Sí. SIMSA ejecuta proyectos de subestaciones en azotea en toda la República Mexicana: Ciudad de México, Guadalajara, Querétaro, Monterrey y cualquier zona metropolitana donde no haya disponibilidad de suelo en planta baja.
