Una subestación eléctrica residencial es un sistema de transformación de media tensión (13.2 kV o 23 kV de CFE) a baja tensión (127/220 V) propiedad del usuario, que se instala cuando la demanda del inmueble supera los ~75 kW continuos o cuando se requiere conexión en tarifa GDMTH de media tensión. Es el punto de control eléctrico de un fraccionamiento, torre de departamentos o residencia de alto consumo.
Cuando pensamos en subestaciones eléctricas, la imagen mental suele ser industrial: naves, plantas, torres de alta tensión. Pero la realidad es que cada fraccionamiento de lujo, cada torre de departamentos y cada residencia de alto consumo en México depende de una subestación bien dimensionada para operar con seguridad y continuidad.
Este artículo explica cuándo una casa o desarrollo residencial requiere su propia subestación, qué tipos existen y cómo elegir la solución correcta sin sobrecostos.
¿Cuándo una vivienda o desarrollo necesita subestación propia?
No todas las residencias la requieren. La CFE suministra a la mayoría de hogares en baja tensión (127/220 V) directamente desde su red de distribución. Sin embargo, hay tres escenarios donde instalar una subestación privada (propiedad del usuario) deja de ser opcional:
| Escenario | Por qué se requiere | Tensión típica de entrada |
|---|---|---|
| Casa de muy alto consumo (> 80–100 kW continuos) | La acometida en baja tensión exigiría conductores de sección impráctica y caídas de tensión inaceptables | 13.2 kV o 23 kV |
| Fraccionamiento / condominio (área común + múltiples viviendas) | Un solo punto de medición en media tensión + transformación propia = tarifa GDMTH más económica y control total | 13.2 kV o 23 kV |
| Residencias con equipos críticos (ascensores, bombas, HVAC central, home office industrial, cargadores EV rápidos) | Necesidad de calidad de energía, respaldo (UPS/grupo electrógeno) y protecciones selectivas | 13.2 kV o 23 kV |
Regla práctica: Si su demanda máxima supera ~75 kW o su factura CFE está en tarifa GDMTH (media tensión), ya está pagando por la transformación. Tener su propia subestación le da control, ahorro en pérdidas y capacidad de crecer.
Tipos de subestaciones para aplicaciones residenciales
La elección depende de espacio disponible, presupuesto, estética y normativa municipal.

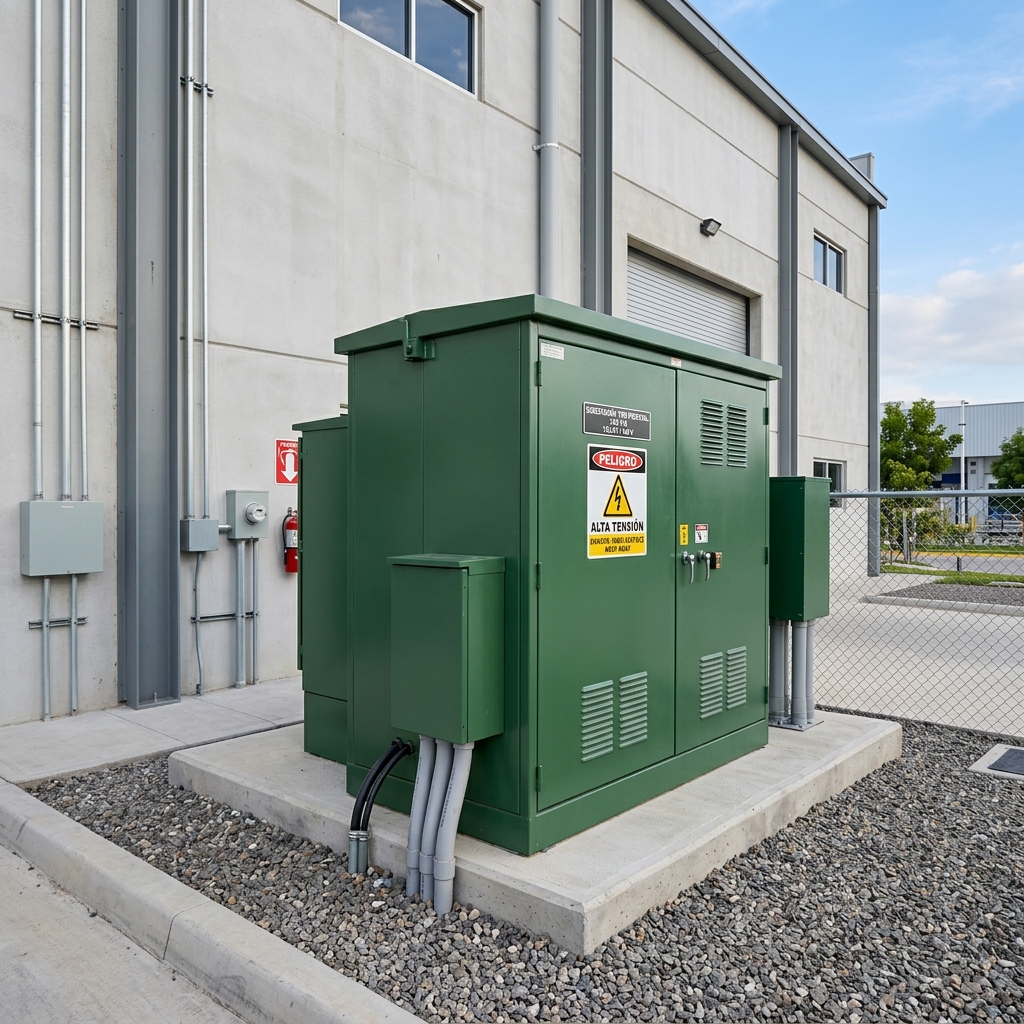

1. Subestación tipo pedestal (la más común en desarrollos)
Gabinete metálico auto-contenido (transformador + celdas MT + tablero BT) instalado sobre losa de concreto a nivel de suelo, generalmente en área verde, cochera o cuarto de máquinas exterior.
- Capacidad típica: 75–500 kVA (monofásica o trifásica)
- Ventajas: Instalación rápida (3–5 días), bajo mantenimiento, segura (todo energizado bajo llave), estética discreta
- Ideal para: Fraccionamientos, condominios horizontales, casas grandes con jardín
- Normativa: Cumple NOM-001-SEDE, NMX, homologación CFE (LAPEM)
2. Subestación de interiores (indoor) — para torres y desarrollos verticales
Instalada dentro del edificio (sótano, cuarto eléctrico dedicado). Requiere transformador seco encapsulado en resina epóxica (sin aceite, autoextinguible) y celdas blindadas compactas (aire o SF₆).
- Capacidad típica: 100–2,500 kVA
- Ventajas: Cero riesgo de incendio por aceite, sin obra civil exterior, cerca de los centros de carga (menor caída de tensión en BT), estética invisible
- Ideal para: Torres de departamentos, desarrollos mixtos, casas de lujo con sótano técnico
- Consideración: Costo inicial +30–50% vs. pedestal (transformador seco), pero ahorra diques, fosas y permisos ambientales

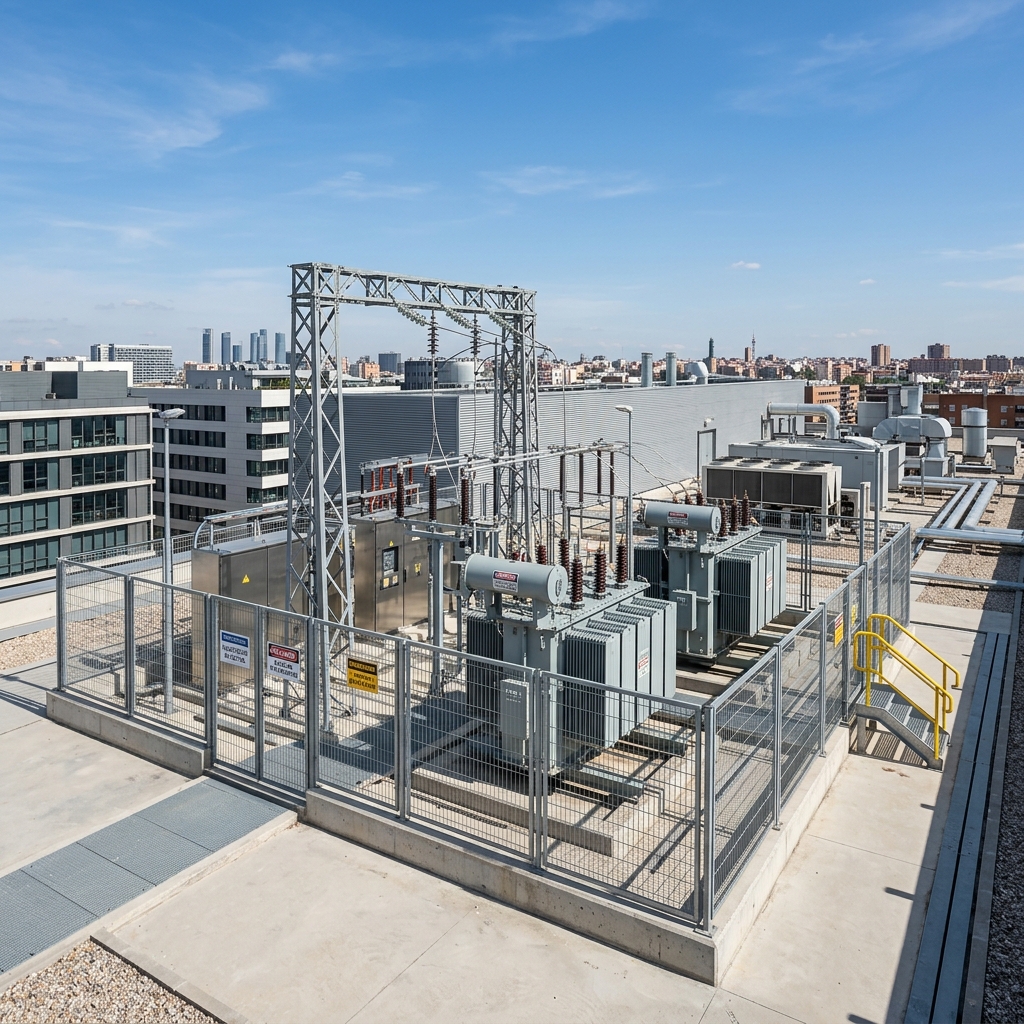

3. Subestación de azotea — cuando no hay suelo disponible
Estructura metálica sobre losa de techo con transformador seco o de silicona/aceite vegetal biodegradable + charola de contención + celdas compactas + aislamiento sísmico.
- Capacidad típica: 75–750 kVA
- Ventajas: Libera planta baja y sótanos, ideal en terrenos mínimos
- Ideal para: Remodelaciones, casas en zonas densas, ampliaciones donde no hay jardín
- Retos: Ingeniería estructural (cargas + vibraciones), izaje con grúa, impermeabilización, acceso para mantenimiento

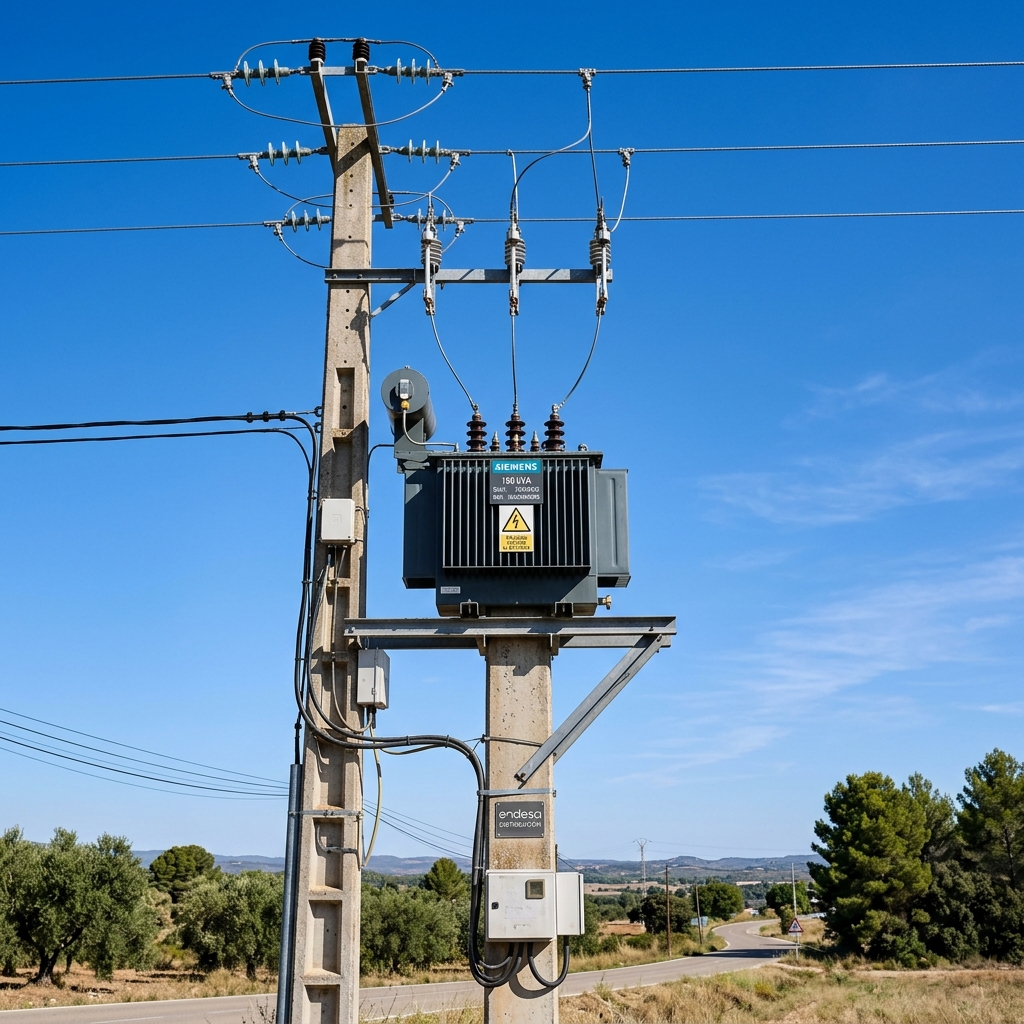

4. Subestación de poste — solo para consumos medios en zona rural/semiurbana
Transformador de distribución montado en poste de concreto CFE (15–150 kVA). Es la opción más económica pero con limitaciones: expuesta a intemperie, vandalismo, estética visible, y CFE limita a 150 kVA en poste sencillo.
- Ideal para: Casas de campo, ranchos, desarrollos muy pequeños con red aérea CFE
- No recomendada para fraccionamientos de lujo ni consumos > 100 kW
Comparativa rápida para toma de decisión
| Factor | Pedestal (exterior) | Interiores (indoor) | Azotea | Poste |
|---|---|---|---|---|
| Espacio requerido | 2.5 × 3 m en jardín/sótano | Cuarto eléctrico 3 × 4 m | Azotea 3 × 4 m + estructura | Poste CFE existente |
| Costo relativo (CAPEX) | 1.0x (base) | 1.3–1.5x | 1.4–1.8x | 0.6–0.8x |
| Seguridad / Incendio | Alta (gabinete cerrado) | Máxima (seco, sin aceite) | Alta (líquidos no inflamables) | Media (aceite, expuesto) |
| Estética | Discreta (pintura verde/arena) | Invisible (dentro del edificio) | Visible desde alrededores | Muy visible |
| Mantenimiento | Anual sencillo | Mínimo (sin aceite) | Anual + acceso grúa | CFE lo mantiene |
| Plazo instalación | 2–3 semanas | 3–4 semanas | 4–6 semanas | 1–2 semanas |
| Escalabilidad | Media (cambiar transformador) | Alta (diseño modular) | Baja (estructura fija) | Muy baja |
El proceso SIMSA: de la idea a la energización CFE
- Estudio de cargas y crecimiento — Levantamiento en sitio, medición de demanda real, proyección a 10 años.
- Selección de tecnología — Pedestal / indoor / azotea / poste según espacio, presupuesto y normativa municipal.
- Ingeniería de detalle — Unifilares, cálculos de cortocircuito, coordinación de protecciones, planos para CFE y municipio.
- Obra civil y montaje — Base de concreto, canalizaciones, izaje, tendido de cable MT (premoldeadas), sistema de tierras físicas (malla + varillas).
- Pruebas y comisionamiento — Resistencia de aislamiento (Megger), relación de transformación (TTR), resistencia de contactos, termografía, prueba de tierras.
- Gestoría y energización — Trámite ante CFE (Dictamen, Contrato, Medición), supervisión de energización, entrega de bitácora y manuales.
Clave: En SIMSA gestionamos todo el papeleo CFE y municipal. El cliente recibe su subestación energizada y legalizada, lista para operar.
Preguntas frecuentes (FAQ) residenciales
¿Una subestación en mi jardín hace ruido o huele?
No. Las subestaciones pedestal modernas usan transformadores de bajo nivel sonoro (< 50 dB a 1 m) y aceite mineral inhibido (sin olor). Si el ruido es crítica absoluta (dormitorio contiguo), se especifica transformador seco en indoor.
¿Puedo instalar paneles solares y baterías junto a mi subestación?
Sí. La subestación privada es el punto de acoplamiento ideal para generación distribuida (CFE permite net metering / net billing en tarifa GDMTH). Diseñamos la protección bidireccional y el medidor neto desde el inicio.
¿Qué mantenimiento requiere una subestación residencial?
- Pedestal/Poste: Preventivo anual (limpieza, reapriete, Megger, termografía, análisis de aceite cada 3–5 años).
- Indoor (seco): Limpieza anual + reapriete de terminales (sin muestreo de aceite).
- Azotea: Igual que pedestal + revisión estructural y antivibratorios.
¿Mi fraccionamiento puede tener una sola subestación para todas las casas?
Sí, es lo estándar: una subestación central en media tensión (propiedad del condominio) + red de distribución interna en baja tensión a cada vivienda. Tarifa GDMTH única, medidor maestro, y el administrador reparte consumos. Ahorra 15–30% vs. acometidas individuales BT.
¿Qué pasa si CFE niega el punto de conexión en media tensión?
Raro en zonas urbanas consolidadas. Si ocurre, SIMSA presenta estudio de factibilidad y carta de no objeción del municipio, y gestiona la ampliación de red ante CFE (costo compartido o cargo al desarrollador). Lo resolvemos nosotros.
¿Cuál es la norma que rige la instalación de subestaciones en zonas residenciales?
La NOM-001-SEDE-2012 (Instalaciones Eléctricas de Utilización) es la norma base para toda instalación eléctrica privada en México, independientemente del uso. Para desarrollos residenciales en media tensión, se añaden las especificaciones técnicas de distribución de CFE y, en algunos municipios, los reglamentos de construcción locales que establecen distancias de seguridad y requisitos de cerramiento. SIMSA gestiona el cumplimiento de todas las normas aplicables como parte del proyecto.
Casos reales SIMSA (residencial)
| Proyecto | Tipo | Capacidad | Ubicación | Detalle |
|---|---|---|---|---|
| Torres Valle Oriente | Indoor (seco) | 2 × 1,000 kVA | San Pedro Garza García, NL | 2 torres 30 niveles, cuarto eléctrico sótano -3, generadores sincronizados |
| Fraccionamiento Los Encinos | Pedestal | 500 kVA | Monterrey, NL | 120 viviendas, red subterránea BT, tarifa GDMTH única, caseta de control |
| Residencia Privada Cumbres | Pedestal | 150 kVA | Monterrey, NL | Casa 1,200 m², cargadores EV 22 kW, HVAC VRF, home office crítico |
| Desarrollo Vertical Centro | Azotea (seco) | 300 kVA | Monterrey, NL | Terreno 300 m², sin jardín, izaje grúa 120 t, transformador resina + SF₆ |
